O2 Warngerät-Sensorsatz Mk9

O2 Warngerät-Sensorsatz Mk9

Zur Erweiterung Ihres O2-Detektorsatzes Mk9 4A oder als Stand-Alone Gerät

Das LogiCO₂ O2 Mk9 Sensor Add-on KIT (2125) dient zur kontinuierlichen Überwachung des Sauerstoffgehaltes in geschlossenen Räumen und ist speziell für den Einsatz in Bereichen mit CO₂-Gasflaschen oder CO₂-Anlagen konzipiert (Getränkezapfanlagen, Getränkelager, Kühlräume, Gärkeller etc.).

Der hochwertige optische Sensor misst permanent die Sauerstoffkonzentration in der Umgebungsluft. Bei Unterschreitung des kritischen Warnwertes von 19,5 % O₂ wird automatisch ein akustischer und optischer Alarm ausgelöst.
So schützt das System effektiv vor Sauerstoffmangel

und minimiert gesundheitliche Risiken durch CO₂-Ansammlungen.

Das Sensor-Kit lässt sich nahtlos an bestehende LogiCO₂ Sicherheitssteuerungen / Zentraleinheiten anschließen und wird direkt über diese mit Spannung versorgt.

⚙️ Eigenschaften & Funktionen

O2 Mk9 Sensor

• Optischer Hochpräzisionssensor zur Sauerstoffmessung

• Messbereich: 0 – 25 % O₂

• Alarmgrenze: < 19,5 % O₂ (werkseitig voreingestellt)

• Genauigkeit: < 2 % vom Endwert

• Anzeige:

  • LCD-Display mit aktuellem Sauerstoffwert

  • Anzeige der Betriebsstunden

• LED-Statusanzeigen:

  • Grün = Betrieb

  • Gelb = Störung

  • Rot = Alarm

• Alarmausgabe: akustisches Warnsignal direkt über Sensoreinheit

• Automatische Kalibrierung und Eigendiagnose

• Schutzart: IP54 für industrielle Einsatzbedingungen

• Abmessungen: ca. 90 × 161 × 38 mm

• Betriebsspannung: 24 V DC (über Zentrale)

Horn/Strobe Warneinheit

• Kombinierte Warnhupe + Blitzleuchte

• Lautstärke: bis 110 dB (High-Alarm)

• Blitzlicht: 115 cd

• Blitzfrequenz: ca. 65/min

• Betriebsspannung: 18 – 24 V DC

• Schutzart: IP65

• Abmessungen: ca. 134 × 115 × 61 mm

• Robustes Industriegehäuse

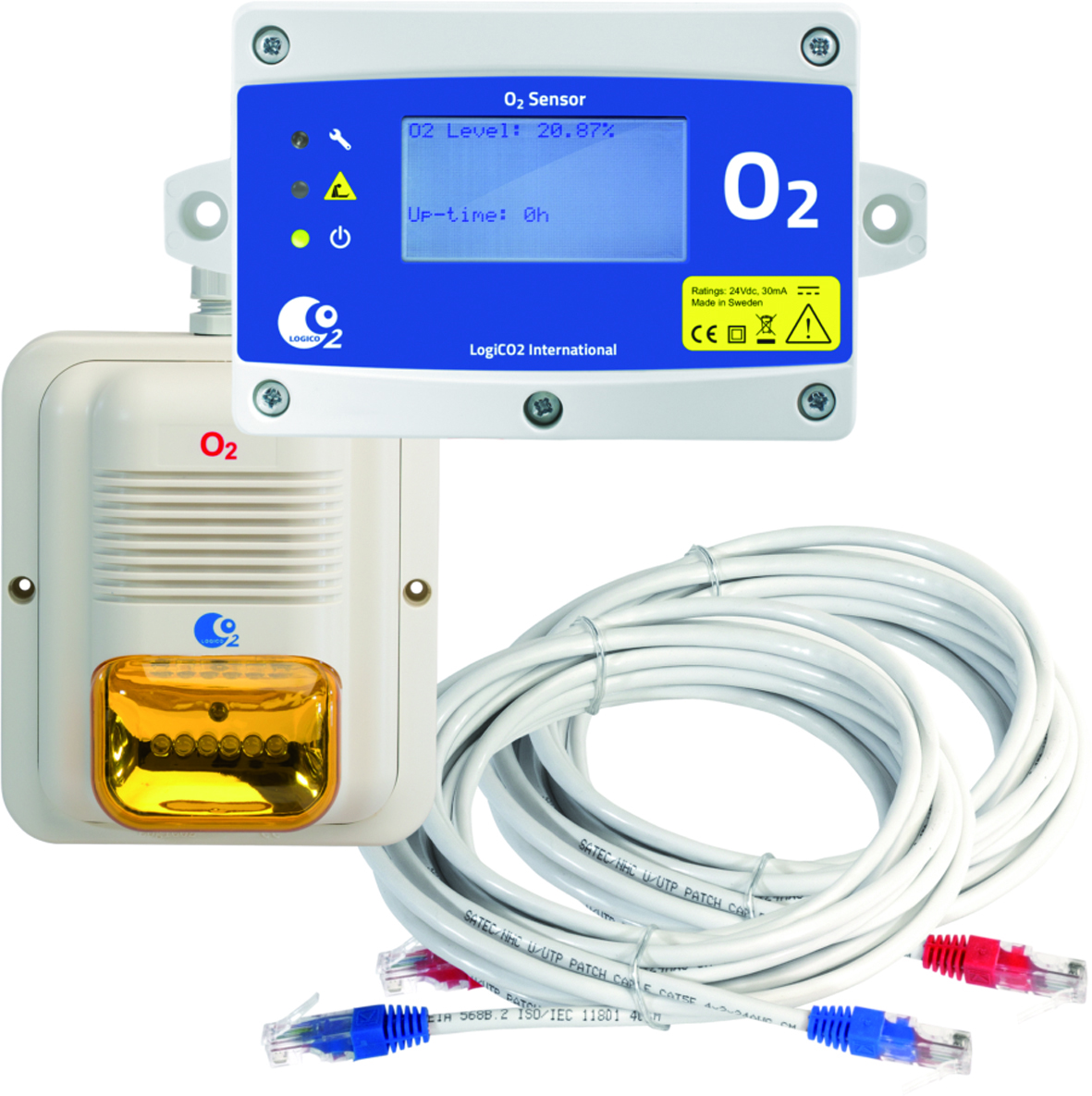

📦 Lieferumfang – KIT 2125

• 1 × O2 Mk9 Sauerstoffsensor inkl. 5 m Anschlusskabel

• 1 × Horn/Strobe Warneinheit inkl. 1 m Kabel

• RJ45 Splitter 1-1

• RJ45 Splitter 1-4

• RJ45 Verbindungskabel, 10 m (rot)

• Warnschild „O₂-Überwachung“

→ Das komplette Set zur direkten Integration in bestehende LogiCO₂-Systeme.

🛠️ Installation & Anschluss

Die Installation erfolgt schnell und unkompliziert:

1. Montage des O2-Sensors an der Wand im Überwachungsbereich

2. Montage der Horn/Strobe-Einheit gut sichtbar im Raum

3. Verkabelung über die mitgelieferten RJ45-Module zur
   ➝ LogiCO₂ Zentraleinheit

4. Inbetriebnahme und automatischer Selbsttest

⏱ Installationszeit: ca. 30–45 Minuten

Kein separater Netzanschluss notwendig – die Stromversorgung erfolgt vollständig über die LogiCO₂-Steuereinheit.

🛡️ Anwendungsbereiche

Das O2 Mk9 Add-on Kit 2125 eignet sich ideal für:

• Getränkezapfanlagen & Schankanlagenräume

• Lagerräume mit CO₂-Flaschen

• Gastronomie & Eventlocations

• Brauereien & Gärbereiche

• Kühlhäuser

• Getränkelager & Technikräume

Überall dort, wo CO₂ verwendet oder gelagert wird und Arbeitsschutz vorgeschrieben ist oder besonderes Augenmerk auf Sicherheit gelegt werden muss.

🔒 Sicherheitsnutzen auf einen Blick

✅ Früherkennung von Sauerstoffmangel
✅ Schutz von Mitarbeitern und Gästen
✅ Entspricht gängigen Arbeitsschutzanforderungen
✅ Akustische & optische Alarmierung
✅ Nahtlose Integration in bestehende LogiCO₂-Systeme
✅ Wartungsarm dank automatischer Kalibrierung

Um das O2 Warngerät-Sensorsatz Mk9 als Stand-Alone Gerät zu nutzen, benötigen Sie das Netzteil 2363-4032, das nicht im Lieferumfang enthalten ist.

Mit dem O2 Warngerät-Sensorsatz Mk9 sichern Sie Ihre Umgebung effektiv ab und schaffen so ein sicheres Arbeitsumfeld. Verpassen Sie keine Warnsignale mehr und treffen Sie rechtzeitig die richtigen Maßnahmen.
